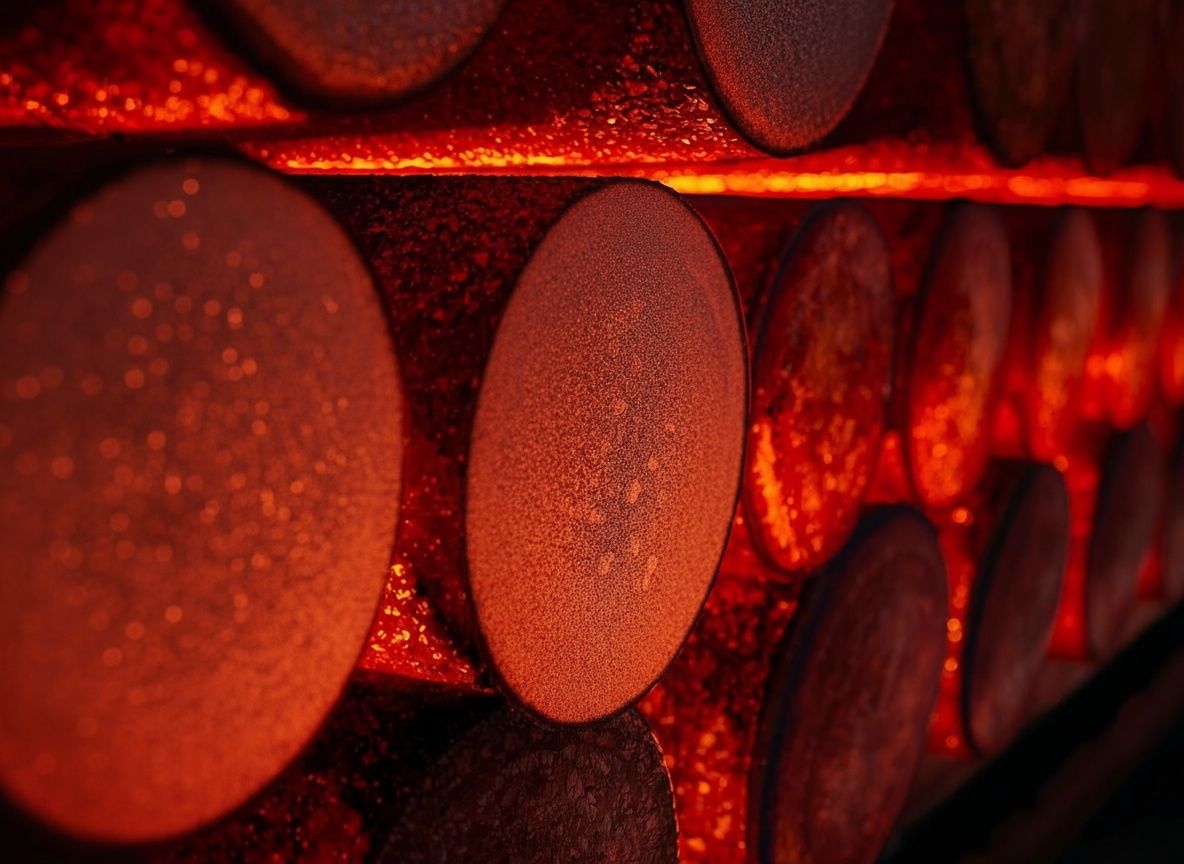

ГРАФИТИРОВАННЫЕ ЭЛЕКТРОДЫ

Графитированные электроды являются неотъемлемой частью токоподвода электрометаллургического печного агрегата, его расходуемым элементом, необходимым для формирования и поддержания электрической дуги между торцами электродов и металлом.

Электроды применяются в электрометаллургических процессах при производстве сталей, ферросплавов, легирующих сплавов, цветных металлов, при производстве абразивов, огнеупорной и химической отраслях промышленности.

В зависимости от используемого сырья, технологических особенностей производства и типа потребляющих печных агрегатов изготавливают
электроды следующих марок: UHP, SHP, НР, RP.


Изготавливаемые размеры графитированных электродов

Диаметр

Типичный,       мм

  • 254
  • 305
  • 356
  • 406
  • 457
  • 508
  • 559
  • 610
  • 660
Диаметр

Номинальный, мм

  • 250
  • 300
  • 350
  • 400
  • 450
  • 500
  • 550
  • 600
  • 650
Диаметр

Максимальный, мм

  • 256
  • 307
  • 358
  • 409
  • 460
  • 511
  • 562
  • 613
  • 663
Диаметр

Минимальный, мм

  • 251
  • 302
  • 352
  • 403
  • 454
  • 505
  • 556
  • 607
  • 659
Длина

Нормальная длина, мм

  • 1500/1800/2100
  • 1500/1800/2100
  • 1500/1800/2100/2400
  • 1500/1800/2100/2400
  • 1500/1800/2100/2400/2700
  • 1500/1800/2100/2400/2700
  • 1500/1800/2100/2400/2700
  • 1500/1800/2100/2400/2700
  • 1500/1800/2100/2400/2700

Размеры выпускаемых графитированных электродов соответствуют требованиям ГОСТ Р МЭК 60239, а также требованиям международных стандартов.
Также возможно изготовление графитированных электродов с рядовыми размерами по ТУ 23.99.14-001-48013182-2025.


Физико-механические показатели графитированных электродов

Номинальный диаметр, мм



  • 75 - 200
  • 225 - 750

RP
Удельное электрическое сопротивление, мкОм∙м
  • 5.0 - 10.5
  • 7.0 - 11.0

НР
Удельное электрическое сопротивление, мкОм∙м
  • 5.0 - 7.5
  • 5.0 - 7.5

SHP
Удельное электрическое сопротивление, мкОм∙м
  • 4.0 - 7.0
  • 4.0 - 7.0

UHP
Удельное электрическое сопротивление, мкОм∙м
  • 4.0 - 6.2
  • 3.5 - 6.3
  •
Номинальный диаметр, мм



  • 75 - 200
  • 225 - 450
  • 500 - 750
RP
Предел прочности на изгиб, МПа не менее
  • 10.0
  • 7.0
  • 6.5
НР
Предел прочности на изгиб, МПа не менее
  • 10.0
  • 10.0
  • 8.5
SHP
Предел прочности на изгиб, МПа не менее
  • 10.0
  • 10.0
  • 10.0
UHP
Предел прочности на изгиб, МПа не менее
  • 10.5
  • 10.5
  • 10.0
Номинальный диаметр, мм



  • 75 - 200
  • 225 - 450
  • 500 - 750
RP
Объемная плотность, г/см³ не менее
  • 1.55
  • 1.55
  • 1.54
НР
Объемная плотность, г/см³ не менее
  • 1.60
  • 1.60
  • 1.60
SHP
Объемная плотность, г/см³ не менее
  • 1.65
  • 1.65
  • 1.65
UHP
Объемная плотность, г/см³ не менее
  • 1.66
  • 1.66
  • 1.66
Номинальный диаметр, мм






  • 225 - 750
RP
Температурный коэффициент линейного расширения в интервале температур от 20 °С до 520 °С, х10⁻⁶, К⁻¹, не более
  • 2.9
НР
Температурный коэффициент линейного расширения в интервале температур от 20 °С до 520 °С, х10⁻⁶, К⁻¹, не более
  • 2.4
SHP
Температурный коэффициент линейного расширения в интервале температур от 20 °С до 520 °С, х10⁻⁶, К⁻¹, не более
  • 2.0
UHP
Температурный коэффициент линейного расширения в интервале температур от 20 °С до 520 °С, х10⁻⁶, К⁻¹, не более
  • 1.5

Рекомендуемые токовые нагрузки для графитированных электродов


Номинальный диаметр электрода, мм
  • 75
  • 100
  • 130
  • 150
  • 200
  • 225
  • 250
  • 300
  • 350
  • 400
  • 450
  • 500
  • 550
  • 600
  • 650
  • 700
RP
допустимая токовая нагрузка, кА не более
  • 1,4
  • 2,4
  • 3,4
  • 4,5
  • 6,9
  • 6,9
  • 10,0
  • 13,0
  • 18,0
  • 23,5
  • 27,0
  • 32,0
  • 34,0
  • 36,0
  • 39,0
  • 42,0
RP
плотность тока,  А/см² не более
  • 30
  • 30
  • 26
  • 25
  • 21
  • 21
  • 20
  • 18
  • 18
  • 18
  • 17
  • 16
  • 14
  • 13
  • 12
  • 10
hP
допустимая токовая нагрузка, кА не более
  • 1,4
  • 2,4
  • 3,6
  • 4,7
  • 8,0
  • 10,0
  • 13,0
  • 17,5
  • 24,0
  • 31,0
  • 40,0
  • 48,0
  • 53,0
  • 58,0
  • 65,0
  • 72,0
HP
плотность тока,  А/см² не более
  • 30
  • 30
  • 26
  • 25
  • 25
  • 25
  • 24
  • 24
  • 24
  • 24
  • 24
  • 22
  • 21
  • 20
  • 19
  • 10


Номинальный диаметр электрода, мм
  • 75
  • 100
  • 130
  • 150
  • 200
  • 225
  • 250
  • 300
  • 350
  • 400
  • 450
  • 500
  • 550
  • 600
  • 650
  • 700
SHP
допустимая токовая нагрузка, кА не более
  • 1,4
  • 2,4
  • 3,8
  • 5,3
  • 9,0
  • 11,0
  • 14,0
  • 20,0
  • 27,0
  • 33.0
  • 41,0
  • 51,5
  • 59,0
  • 66.5
  • 75,0
  • 92,0
SHP
плотность тока,  А/см² не более
  • 30
  • 30
  • 29
  • 29
  • 28
  • 28
  • 27
  • 27
  • 27
  • 26
  • 25
  • 25
  • 24
  • 23
  • 22
  • 23
UHP
допустимая токовая нагрузка, кА не более
  • 1,4
  • 2,4
  • 4,0
  • 5,5
  • 10,0
  • 12,0
  • 15,0
  • 22.0
  • 30,0
  • 40,0
  • 45,0
  • 55,0
  • 65,0
  • 75,0
  • 85,0
  • 100,0
UHP
плотность тока,  А/см² не более
  • 30
  • 30
  • 30
  • 30
  • 30
  • 30
  • 30
  • 30
  • 30
  • 30
  • 27
  • 27
  • 27
  • 26
  • 25
  • 25

Рекомендуемое усилие свинчивания графитированных электродов

Диаметр,мм


  • 150
  • 200
  • 250
  • 300
  • 350
  • 400
  • 450
  • 500
  • 550
  • 600
  • 650
  • 700
  • 750

Усилие свинчивания, нм

  • 140
  • 200
  • 450
  • 640
  • 810
  • 980
  • 1600
  • 2500
  • 3500
  • 4100
  • 4900
  • 5900
  • 7500
